導入

気象庁に先んじて全国的な梅雨明けが宣言されたので、少し気が早いが夏休みの自由研究に取り組んでみた。本稿では機械学習ポテンシャル「OrbMol-v2」の特性について扱う。

はじめに

近年、分子や材料のポテンシャルエネルギー面（PES; potential energy surface）を高速に予測する汎用機械学習原子間ポテンシャル（uMLIP; universal machine learning interatomic potential）が急速に発展している。従来の解析では第一原理計算が必要で多大な時間を要していた構造最適化や分子動力学シミュレーションを、より低コストに実行できる可能性が拡大している。

uMLIP の多くはニューラルネットワークモデルに基づいて構築されている。こうしたニューラルネットワークポテンシャル（NNP）においては、共有結合性の分子や局所的な構造変化であれば、近傍原子の情報のみから良い精度でPESの形状を予測できる。一方で、uMLIP はその性質上、長距離静電相互作用の記述を苦手とすることが知られている。

電解質などのイオン性化合物、イオン対の双極子相互作用、解離極限などでは、遠く離れた電荷同士のクーロン相互作用が重要になるが、局所的な環境のみを考慮するNNP（商用のものを含めて多くの局所的 message-passing 型 NNP が該当する）ではこうした長距離相互作用が記述できず、PESの形状が不正確になるだけでなく、解離極限や相互作用エネルギーの size-consistency/size-extensivity 的な振る舞いにも問題が生じる。これは既知の問題だが、汎用NNPにおいて、精度・速度・汎用性を同時に満足することは容易ではない。

局所近似の限界についてはPFN高本氏の記事が参考になる。

https://tech.preferred.jp/ja/blog/%E6%A9%9F%E6%A2%B0%E5%AD%A6%E7%BF%92%E3%83%9D%E3%83%86%E3%83%B3%E3%82%B7%E3%83%A3%E3%83%AB%E3%81%AE%E8%BF%91%E4%BC%BC%E3%81%AE%E9%99%90%E7%95%8C%E3%82%92%E8%B6%85%E3%81%88%E3%81%A6%E3%80%90%E3%82%A4/

OrbMol-v2 の "latent charge"

今年5月、Orbital Materials 社は uMLIP の一つである Orb シリーズの最新版 "OrbMol-v2" をリリースした。この OrbMol-v2 は上述の問題に対して興味深い仕組みを持つ。モデル内部で各原子に対して潜在的な電荷（文字通り "latent charge" と名付けられている）をモデル内で予測し、この値を長距離静電相互作用の計算に用いるのである。

この latent charge は Mulliken 電荷、Hirshfeld 電荷、Bader 電荷、RESP 電荷のような既存の部分電荷とは異なる。OrbMol-v2 は、あらかじめ定義された原子電荷を教師データとして学習しているわけではなく、エネルギーや力を再現する過程でモデル内部に現れる量として latent charge を用いている。

latent charge は、その総和が系の総電荷に一致するという制約の下で各原子に割り当てられる量であり、クーロン相互作用の計算に直接用いられる。この量は既知の何らかの電荷と対応付けることに意味があるとは言えないが、電荷として振る舞わざるを得ない制約条件をモデル内に与えた結果として部分電荷に似た性質を有する量が創発した、と見なすのが妥当と思われる。

https://www.orbitalindustries.com/news/blog/introducing-orbmol-v2

OrbMol のドキュメントでは latent charge について「電荷ラベルなしで、エネルギー・力だけから創発した潜在的な特徴量」と述べられており、一般的な部分電荷とは異なる扱いをする必要があるとされている。これは何らかの物理的背景を基に導出された量ではないことを述べたものだが、解釈可能な量である可能性は否定していない。というわけで、この latent charge は学術的に大変興味深い量だと言える。

Orb
└─ 基本ブランド／NNPファミリー
   ├─ Orb-v2
   ├─ Orb-v3
   │  ├─ orb-v3-conservative-inf-omat
   │  ├─ orb-v3-direct-inf-omat
   │  └─ OrbMol系の基盤
   │
   └─ OrbMol
      ├─ OrbMol
      └─ OrbMol-v2

環境構築

モデルの重みファイルはHugging Faceから入手できる。

https://huggingface.co/Orbital-Materials/orbmol-v2/blob/main/README.md

オンライン環境の場合はスクリプトからモデルを呼ぶと、重みファイルが自動的にダウンロードされてキャッシュに保存されるため、わざわざ手動でダウンロードする必要はない。

仮想環境を作成

conda create -n orb312 python=3.12 -y

仮想環境を起動＆pip等を更新

必須ではないが念のため更新しておく。

python -m pip install --upgrade pip setuptools wheel

GPU版PyTorchを導入

python -m pip install torch --index-url https://download.pytorch.org/whl/cu130

上手くインストールできない場合はCUDAのバージョンが古い可能性があるので確認する。Blackwell GPU（RTX 50シリーズなど）の場合はorb-modelsパッケージはCUDA 13.xが必須なので注意。
GPUがBlackwell世代だと古いPyTorchやCUDAのバージョンが対応していないので、 torch 2.12.1+cu130 などをインストールして対応すれば良い。

export LD_LIBRARY_PATH=/usr/lib/wsl/lib${LD_LIBRARY_PATH:+:$LD_LIBRARY_PATH}

orb-modelsパッケージを導入

rdkitは必須ではない。必要なら入れておく。

python -m pip install orb-models pandas numpy matplotlib ase scipy tqdm rdkit

CUDAの実行テスト

python - <<'PY'
import torch

print("torch:", torch.__version__)
print("torch.version.cuda:", torch.version.cuda)
print("cuda available:", torch.cuda.is_available())
print("arch list:", torch.cuda.get_arch_list())

x = torch.randn(64, 64, device="cuda")
y = x @ x
torch.cuda.synchronize()
print("matmul ok:", y.shape)
PY

torch: 2.12.1+cu130
torch.version.cuda: 13.0
cuda available: True
arch list: ['sm_75', 'sm_80', 'sm_86', 'sm_90', 'sm_100', 'sm_120']
matmul ok: torch.Size([64, 64])

このように出力されれば、問題なく導入できている。

OrbMolで計算する

テスト用スクリプト

ChatGPT（GPT-5.6 Sol）にテスト計算用のスクリプトとデータセットを作成させた。ファイル構成のイメージは以下の通り。

orbmol_latent_charge/
├── README.md
├── requirements.txt
├── systems.csv
├── scripts/
│   ├── 00_check_env.py
│   ├── 01_run_orbmol_latent_charges.py
│   ├── 02_plot_charge_summaries.py
│   ├── 03_make_alkali_halide_scans.py
│   └── 04_xtb_reference_charges_optional.py
└── structures/
    ├── sanity/
    ├── polar/
    ├── ions/
    ├── scans/
    ├── electrolytes/
    └── metal_complexes

スクリプトや構造データはGitHub上で公開したので、以下から取得できる。

https://github.com/h-nabata/MLIP/tree/main/test/orbmol/latent_charge_test

ここでは、以下の54個の化学種を対象に、テスト計算を実施する。¹

1. sanity:
  H2, CH4, C6H6, CO2, N2

2. polar:
  HF, HCl, H2O, NH3, CH3Cl, CH3OH, CH3CN

3. ions:
  NH4+, H3O+, OH-, acetate-, nitrate-, carbonate2-

4. scans:
  LiF, NaCl, KBr の原子間距離でスキャン

5. electrolytes:
  Li+(H2O)n, Cl-(H2O)n, Li+(DME)

6. metal_complexes:
  ferrocene, ferrocenium, TiCl4, ZrCl4,
  Cp2ZrCl2, Cp2ZrMe+, Cp2ZrMe(ethylene)+

上から順に、1. sanityチェックを兼ねた中性分子、2. 分子内で分極した極性分子、3. イオン、4. 二原子ポテンシャル曲線を取得するための塩、5. イオン性の電解質、6. 金属錯体、である。

ここで、各スクリプトの基本的な出力ファイルは以下の通り。

results/systems_summary.csv       # energy, force RMS, latent charge 総和誤差
results/atom_latent_charges.csv   # 原子ごとの latent charge
results/group_charges.csv         # Cp, Me, ethylene, solvent などの group charge
results/run_metadata.json         # Python/Torch/ASE/orb-models/device/precision

内部的には、以下のように pretrained.orbmol_v2() によって「推論用に重みを読み込んだ力場モデル本体」および「ASE の Atoms オブジェクトを OrbMol が読めるグラフ形式へ変換するためのアダプタ」を作成している。

モデルの呼び出し

orbff, atoms_adapter = pretrained.orbmol_v2(
    device="cuda",
    precision="float32-high",
    compile=False,
)

OrbMol-v2 の学習済みモデル本体（orbff）の構造

orbff
├── model
│   └── MoleculeGNS backbone
├── heads
│   ├── energy
│   │   └── ChargeConditionedEnergyHead
│   ├── confidence
│   │   └── ConfidenceHead
│   └── latent_charges
│       └── LatentChargeHead
├── coulomb_module
│   └── CoulombModule
└── pair_repulsion_fn
    └── ZBL 型の短距離反発項

latent charge の確認

早速、1. sanity のセットから順にOrbMolで計算してみる。

無極性分子

python scripts/01_run_orbmol_latent_charges.py \
  --systems systems.csv \
  --outdir results_sanity \
  --device cuda \
  --limit 5

スクリプトの内容は参考資料に掲載しているので、興味のある方は参照されたい。また、以下のように device を cpu にすれば orbmol_v2 の呼び出し時にCPUが指定されるようにしている。

python scripts/01_run_orbmol_latent_charges.py \
  --systems systems.csv \
  --outdir results_smoke_cpu \
  --device cpu \
  --limit 5

筆者の環境での実行時間は、モデルの読み込みを含めて約10秒程度であった。結果を集約した atom_latent_charges.csv の抜粋を以下に示す。

以上の結果は、OrbMol-v2 の latent charge が少なくとも単純な中性分子に対して、総電荷制約・対称性・局所極性をおおむね自然に反映していることを示している。

極性分子

H が正、ハロゲン原子が負となり、結合極性と整合する。HF の電荷分離は ±0.264、HCl では ±0.150 であり、電気陰性度差の大きい HF の方が強く分極している。電気陰性度の高い中心原子側が負となり、環境の等価な H にはほぼ同じ値が割り当てられている。

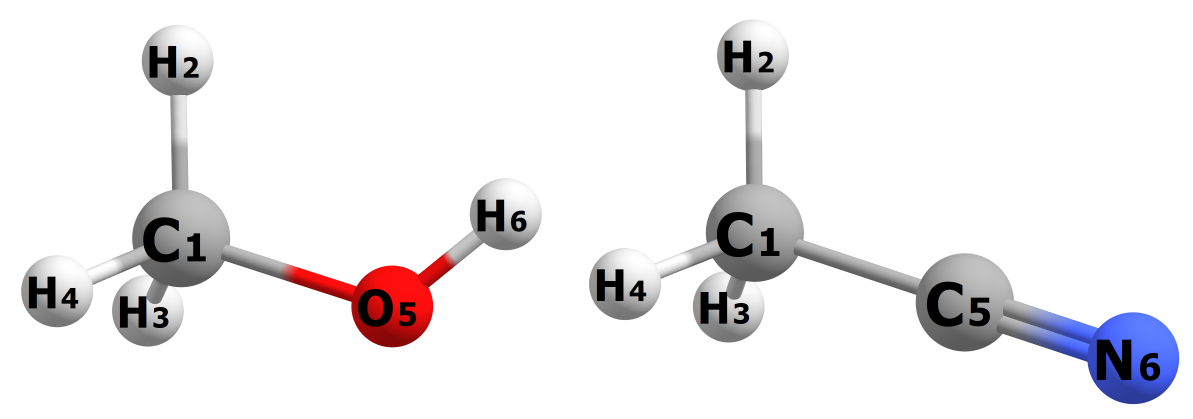

CH₃OHではメチル基の H にも正電荷が割り当てられているが、3つの H は完全には等価ではない。ごく僅かな差ではあるが、これは OH 基に対する空間的な相対位置の違いを反映している可能性がある。事実、メチル基の水素の環境が完全に等価となるCH₃Clや直線状の置換基CNを有するCH₃CNでは H のlatent chargeがいずれも同じ値となっている。

イオン性分子

NH₄⁺・H₃O⁺では総電荷 +1 が主に H 原子へ分配されており、各 H の値はほぼ等しい。中心の N や O はわずかに負となった。OH⁻では負電荷のほぼ全てが O に局在しており、化学的直観とよく整合する結果である。CH₃COO⁻の2つの O はそれぞれ約 −0.57 であり、負電荷がほぼ均等に分配されている。これは酢酸イオンにおける共鳴・電荷非局在化を反映した結果と解釈できる。

NO₃⁻とCO₃²⁻では3つの O の latent charge はほぼ同じ値をとっている。ここで、CO₃²⁻では中心の C が −0.072 となっており、炭素に負の latent charge が割り当てられている。負電荷の密度が高い分子の場合には、一般によく知られる原子電荷とは異なる挙動を示す可能性がある。

参考までに、ORCA（ωB97M-V/def2-TZVPD）で得られる原子電荷は以下のようになる。数値上は latent charge はHirshfeld電荷に近い値を与えているように見える。

-----------------------
MULLIKEN ATOMIC CHARGES
-----------------------
   0 C :    0.542142
   1 O :   -0.847378
   2 O :   -0.847382
   3 O :   -0.847382

----------------------
LOEWDIN ATOMIC CHARGES
----------------------
   0 C :   -1.094417
   1 O :   -0.301859
   2 O :   -0.301862
   3 O :   -0.301862

------------------
HIRSHFELD ANALYSIS
------------------
   0 C :    0.018844
   1 O :   -0.672017
   2 O :   -0.672019
   3 O :   -0.672020

ハロゲン化アルカリ金属

次の節で詳細を述べるので、ここでは後回しにする。

電解質

イオンへの水、DME（1,2-ジメトキシエタン）の配位構造で計算してみる。

ここでのDMEはジメチルエーテルではない。

溶媒和殻への latent charge の分配についてまとめると以下のようになる。この結果は、溶媒和数の増加に伴って、系の総電荷が中心イオンから溶媒分子へ段階的に分散する様子を、latent charge が表現していることを示している。

例えば、Li(H₂O)⁺の系の水分子に着目すると、孤立水分子では O が約 −0.418、H が約 +0.209であったのに対し、Li⁺配位下では O の負電荷が小さく、H の正電荷が大きくなる。その結果、水分子全体が正の電荷を帯びている。これはLi⁺への配位によって、水分子内のlatent charge分布が再構成されていることを示している。

Cl(H₂O)⁻の系でも逆符号で同様の傾向を示している。特筆すべき点として、4水和系ではClには −0.614 が残り、Li(H₂O)₄⁺のLiの +0.483 よりも中心イオンへの局在性が高くなっている。これは、Li⁺系がOの孤立電子対との直接的な配位結合を形成するのに対し、Cl⁻系では主に水分子のHを介した水素結合性相互作用になるという局所環境の違いと整合する結果だと言える。

あくまでも相対的な値の関係がそうなっているように見えるというだけで、絶対値から電荷分離の強度を評価してよいかについては議論の余地がある。

また、水とDME（1,2-ジメトキシエタン）を比較すると、2個のOドナーを持つ系同士、4個のOドナーを持つ系同士で、Liの latent charge がほぼ一致している。

この結果は、Liの latent charge が溶媒分子の種類や原子数よりも、第一配位圏にあるOドナー数とLi–O距離に強く支配されている可能性を示しており、OrbMol-v2の局所環境の表現として自然な挙動に思われる。

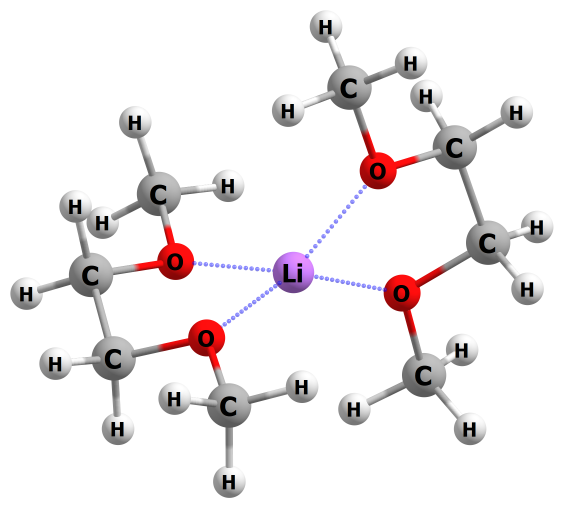

DMEは1分子当たり2個のO原子でLi⁺に配位している。Li(DME)₂⁺の場合は以下のような配位構造をとる。

Li–O距離も配位数に対応していた。配位数が少ないほどより強く分極して接近する、という描像が適切に表現できていると考えられる。

• Li(H₂O)₂⁺：約 1.87 Å
• Li(DME)⁺：約 1.86 Å
• Li(H₂O)₄⁺：約 1.95 Å
• Li(DME)₂⁺：おおむね 1.94–1.95 Å の範囲

ちなみに、ChatGPTの用意した初期構造とOrbMolでの最適化後の構造では、latent charge の変化は 0.01–0.03e 程度に留まり、基本的な傾向は変わらなかった。latent charge の振る舞いは構造に対して一定の堅牢性を有しているようである。ただし、ChatGPTの作成した初期構造がある程度妥当なものだったという点も考慮すべきである。

金属錯体

等価なCp環、Cl原子および配位子にはほぼ等しい値が割り当てられ、構造対称性が反映されていることが観察された。

まとめると以下のようになる。

ジルコノセン錯体とエチレンの系について、Zr中心からエチレンが約5.2 Å離れた配置（Cp₂ZrMe⁺ + ethylene）では、Zrのlatent chargeは (+1.0660) であり、単離したCp₂ZrMe⁺の値とほぼ同じであった。この構造においてエチレンは化学的には解離しているので、妥当な結果である。

また、エチレンがZrに完全に配位したCp₂ZrMe(ethylene)⁺では、エチレンの2つの炭素とZrの距離はそれぞれ約2.76 Åおよび2.81 Åであり、C=C中点とZrの距離は約2.70 Åであった。二つのZr–C距離が近いことから、構造は明瞭な $\eta^2$-ethylene型配位を示している。このとき、エチレン全体のgroup chargeは (+0.0640) から (+0.1889) へ増加した。この変化は、電子不足なZr中心へエチレンの電子密度が供与されるという描像と定性的に整合する。²

全体的な傾向

結果をまとめると以下の通り。結論として、 latent charge は電荷に相当する量として自然な振る舞いを示していると言える。

• latent charge の符号と相対的な大きさは一般的な極性・電気陰性度の大小と整合的である。
• latent charge には分子構造の対称性が反映されている。これは無極性分子だけでなく共鳴構造を有するイオンでも同様であり、分子間であっても成立している。
• 溶媒和数が増えるほど中心イオンの latent charge の絶対値は小さくなる。溶媒分子の分極や電荷の非局在化をモデル内部で適切に表現できている可能性が高い。
• 錯形成によるPESの安定化と金属–配位子間のlatent charge再分配が連動していることが確認できた。

物理的な背景を有する電荷ではないにせよ、latent charge は物理的にかなり妥当な振る舞いを示しているように思われる。

原子間距離と latent charge の関係

続いて、ハロゲン化アルカリ金属の解離において latent charge がどのように振舞うのかを確認する。

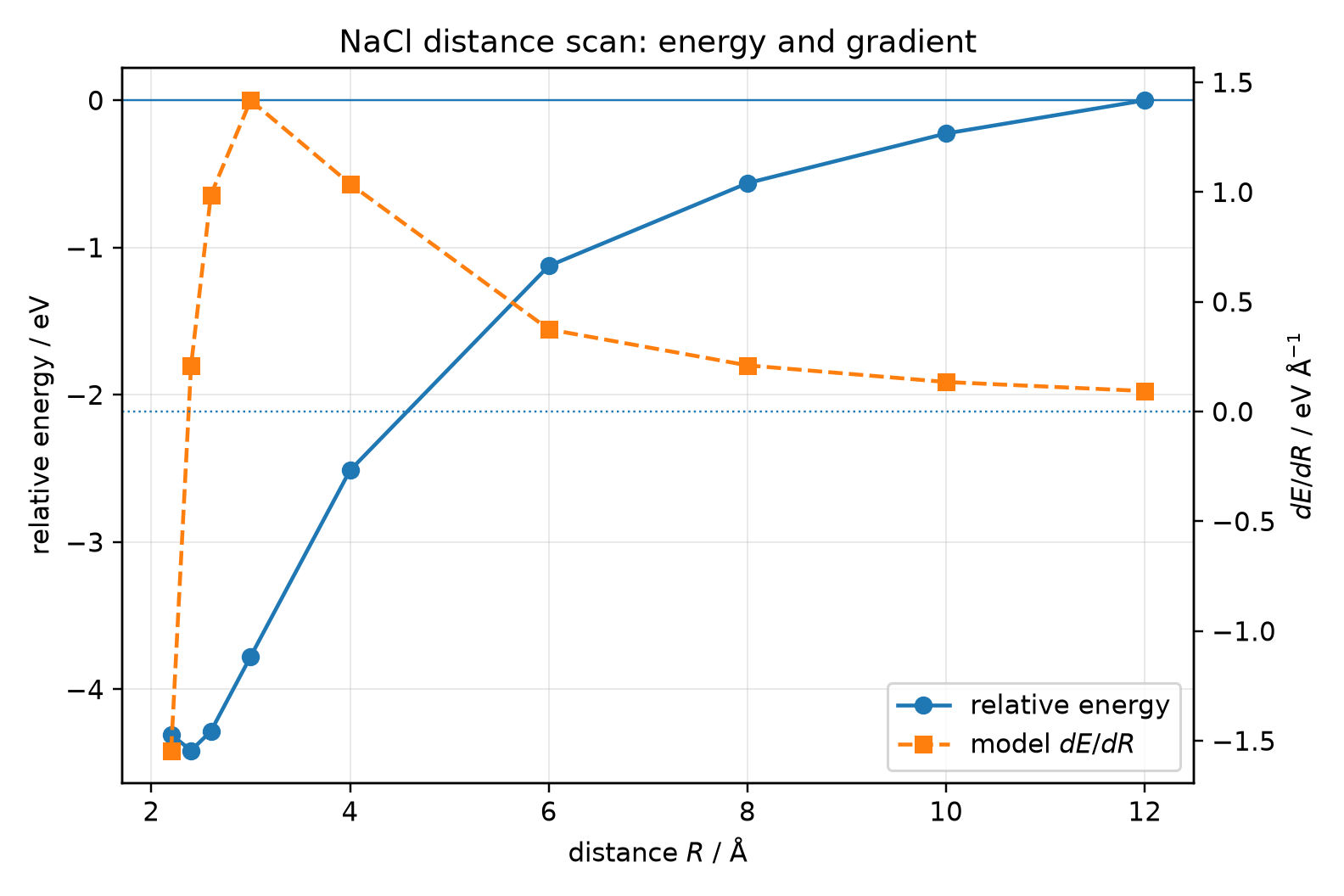

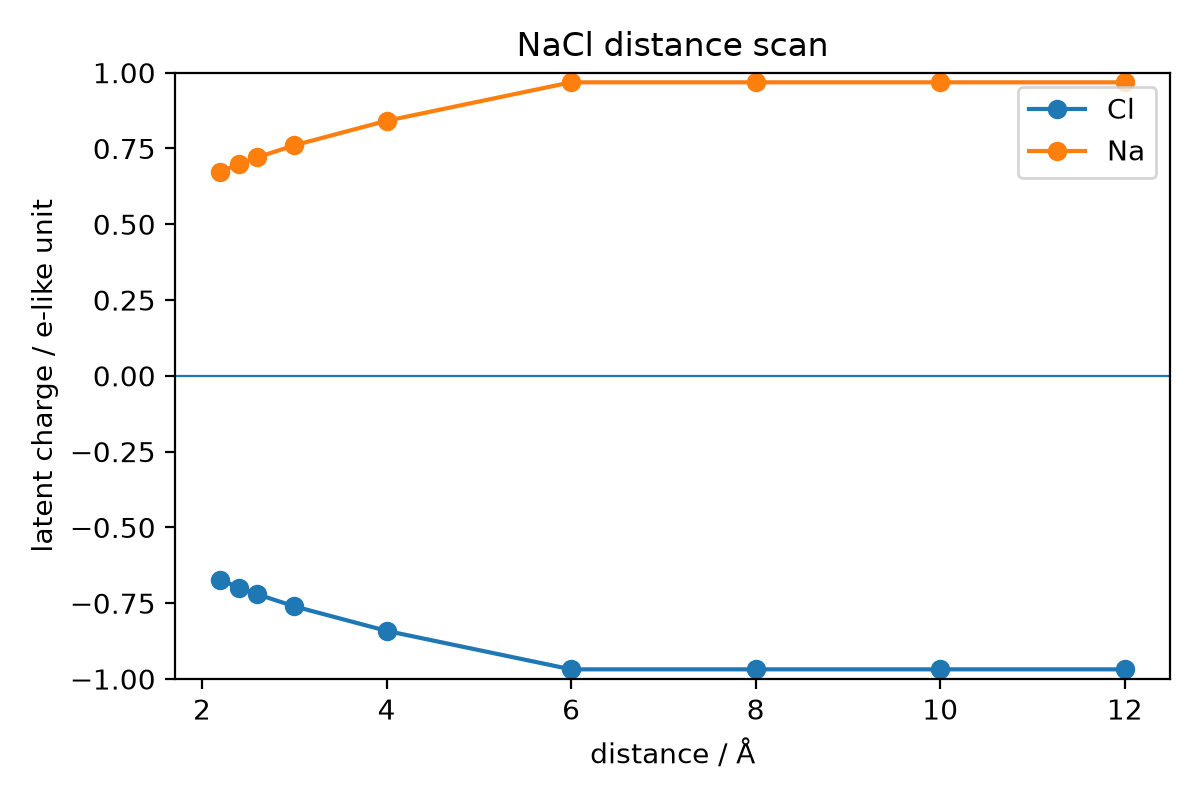

NaCl

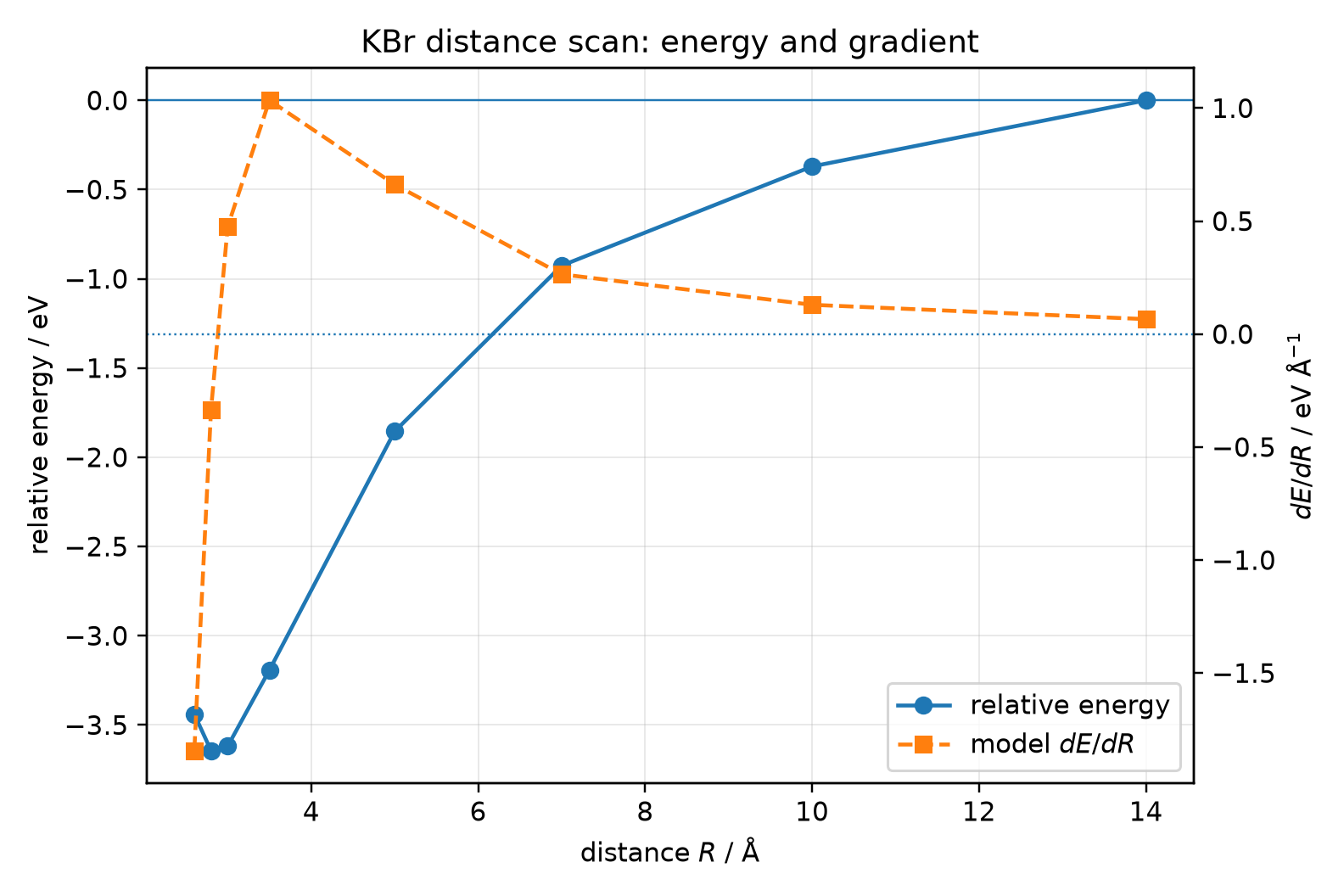

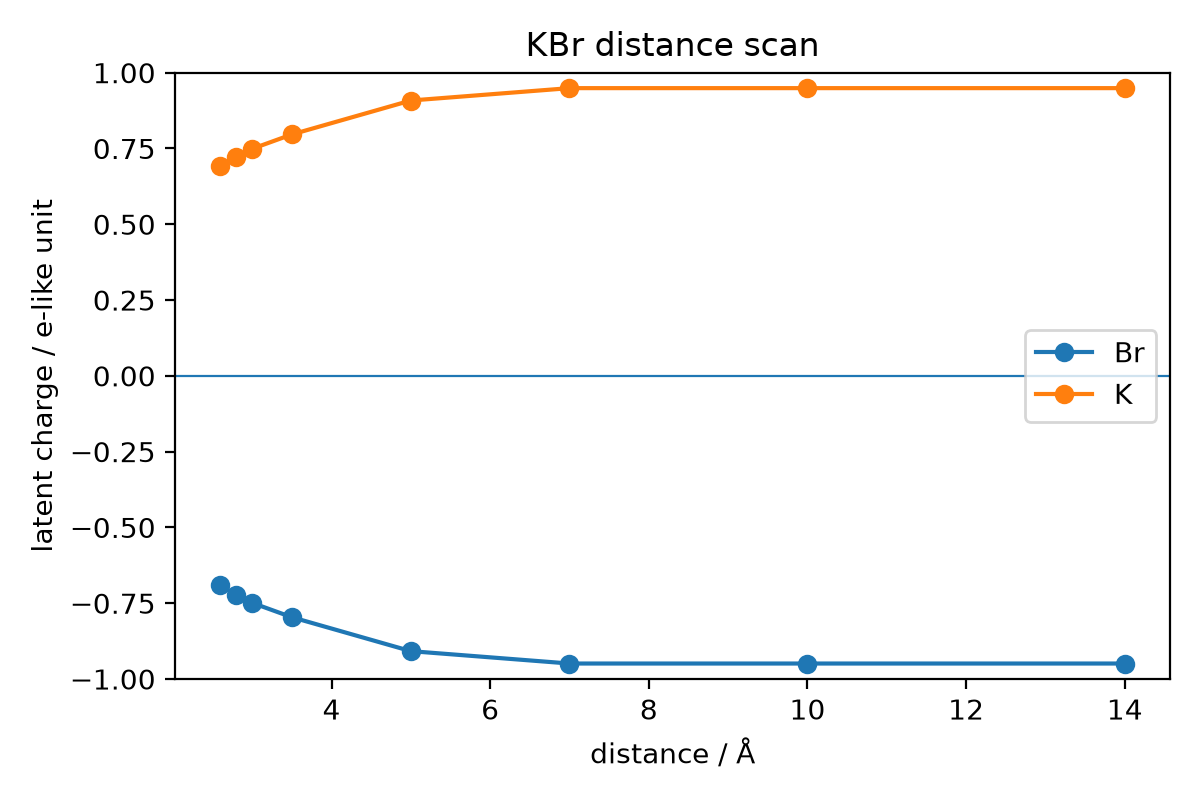

KBr

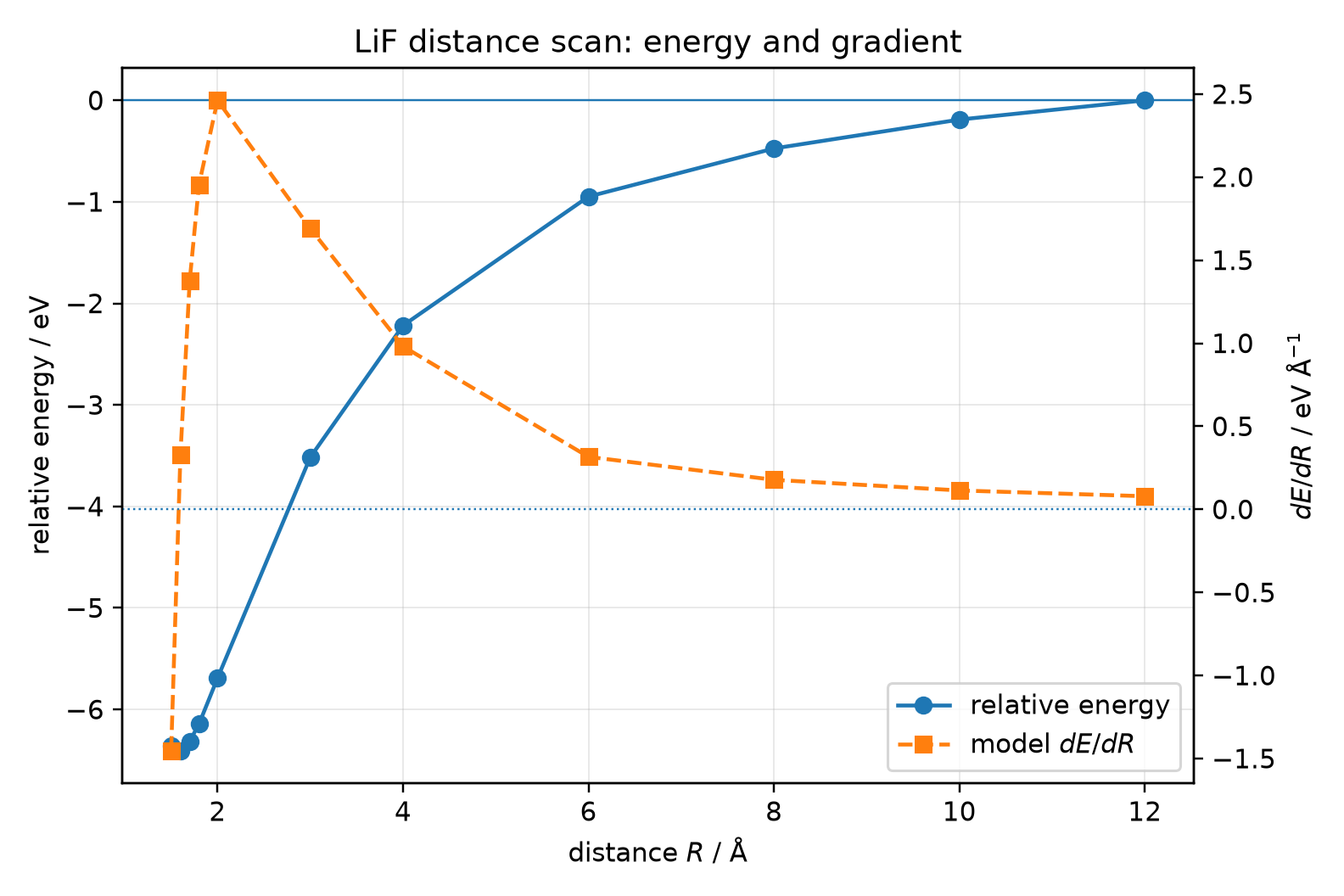

LiF

全体的な傾向

これらの結果は重要な示唆を含んでいる。

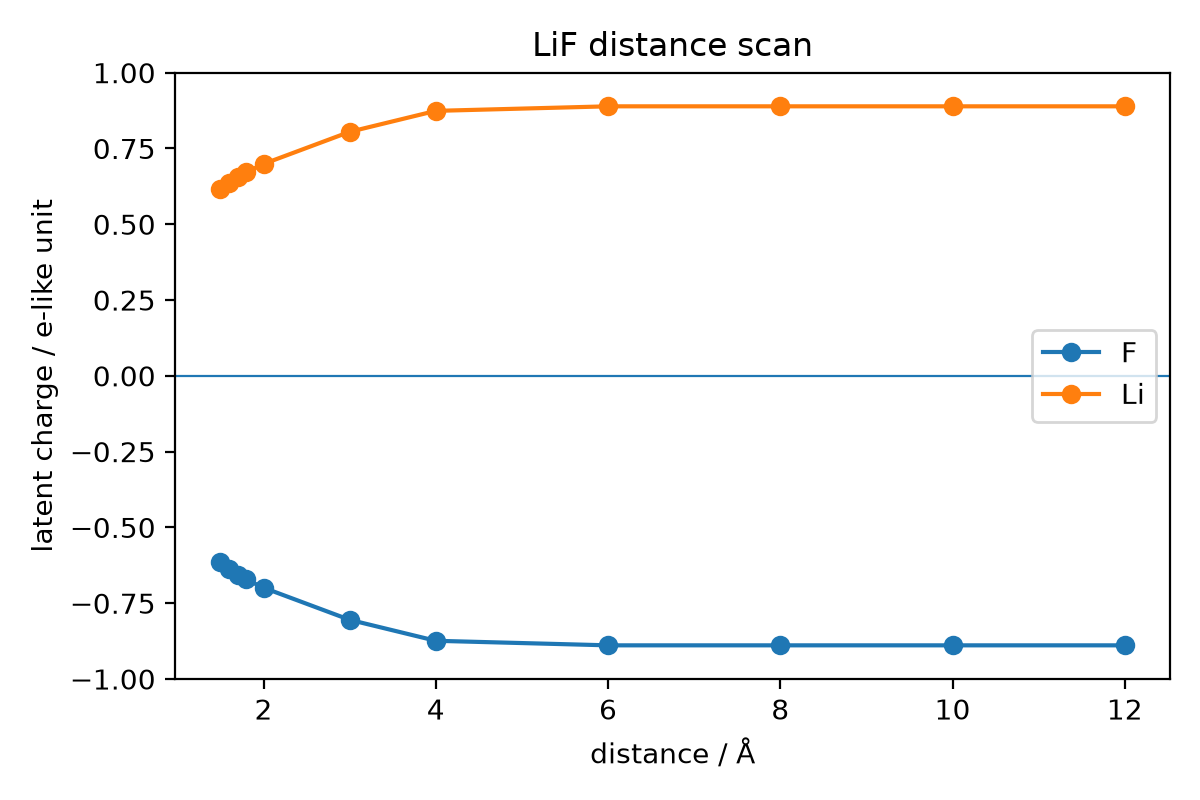

アルカリハライドの latent charge は原子間距離とともに孤立イオンの値へ近づき、カットオフ半径である 6 Å以上では一定値となった。結合伸長に伴ってアルカリ金属とハロゲンの電荷分離が増大するような内部表現を形成している点は、電荷の振る舞いとして自然である。

一方、その極限値は NaCl、KBr、LiF でそれぞれ約 ±0.97、±0.95、±0.89 であり、電気素量（±1.0）には一致しなかった。このような単純なイオンの場合でも、latent charge によって真空中の完全な電離を議論するには不十分であることが示唆された。³

また、LiFではlatent chargeがNaClやKBrより短い 4 Å程度の距離で一定となる傾向が見られた。これはカットオフ半径だけでは説明できず、元素ペアごとに学習された実効的な距離依存性が反映されたものと考えられる。計算した3種類のイオンのうち、LiFはサイズが小さく平衡核間距離の短いイオンである。平衡核間距離で規格化すればNaClやKBrと同程度の相対的解離距離で飽和している可能性がある。

実際、原子間距離を絶対値ではなく、おおよその平衡結合長 $r_e$ で規格化して比較すると、latent chargeがsaturateする距離は
　$\mathrm{NaCl}:6 \ \mathring{\mathrm{A}} ≈2.5r_e$
　$\mathrm{KBr}:7 \ \mathring{\mathrm{A}} ≈2.5r_e$
　$\mathrm{LiF}:4 \ \mathring{\mathrm{A}} ≈2.5r_e$​
となっている。仮説の範疇だが、相対的な結合伸長率に対する latent charge の振る舞いとしては、どのイオン分子でもそれほど異なっていないのかもしれない。

一方、極限値が約±0.89に留まる点は原子間距離のスケーリングだけでは説明できない。LiFの解離極限におけるlatent chargeは、学習の過程でポテンシャル面の再現性が優先されたために中途半端な値を示すようになったものと思われる。

また、ポテンシャルエネルギーがカットオフ半径である 6 Åを超えても増大している点は興味深い。これは明らかにlatent chargeを用いた 1/R 型の相互作用によってPESの尾部（Coulomb tail）が形成されていると考えられる。このような性質は他の多くの汎用機械学習ポテンシャルでは正確に記述できないため、より正確に物理的性質を反映しているという点でOrbMolの優位性の一つと言えるだろう。

UMA、DFTとの比較

アンモニウムイオンのプロトンを窒素原子から引き離していって得られる構造に対して、OrbMol-v2、UMA-s-1.2、DFT（ORCA；ωB97M-V/def2-TZVPD）でエネルギー、勾配、電荷（UMAを除く）を比較した。

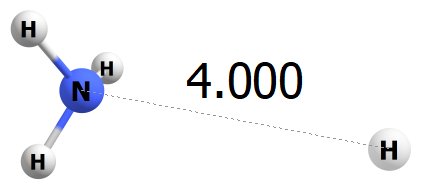

参考までに、N–H間距離が 4 Åの構造は下図のようになっている。

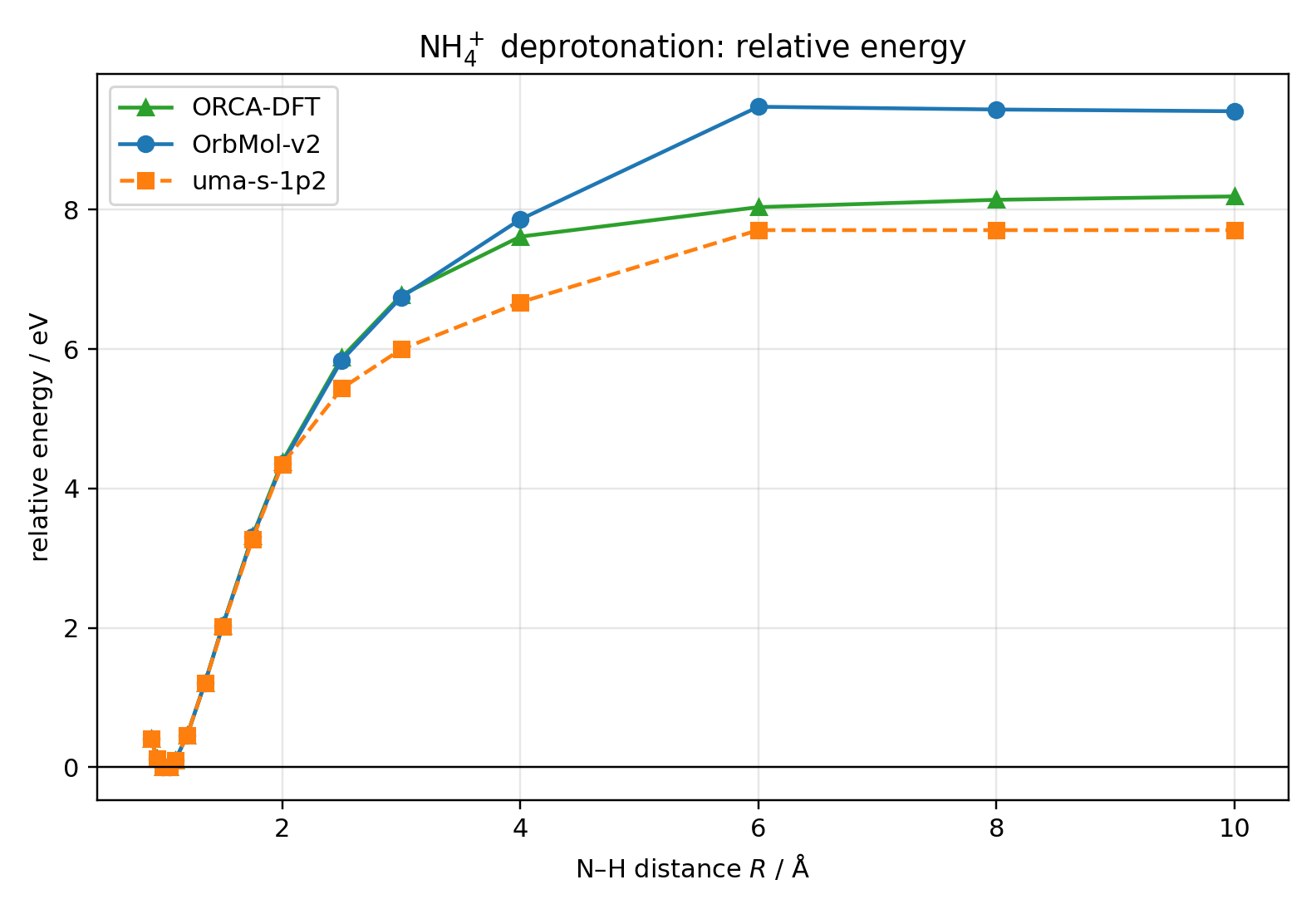

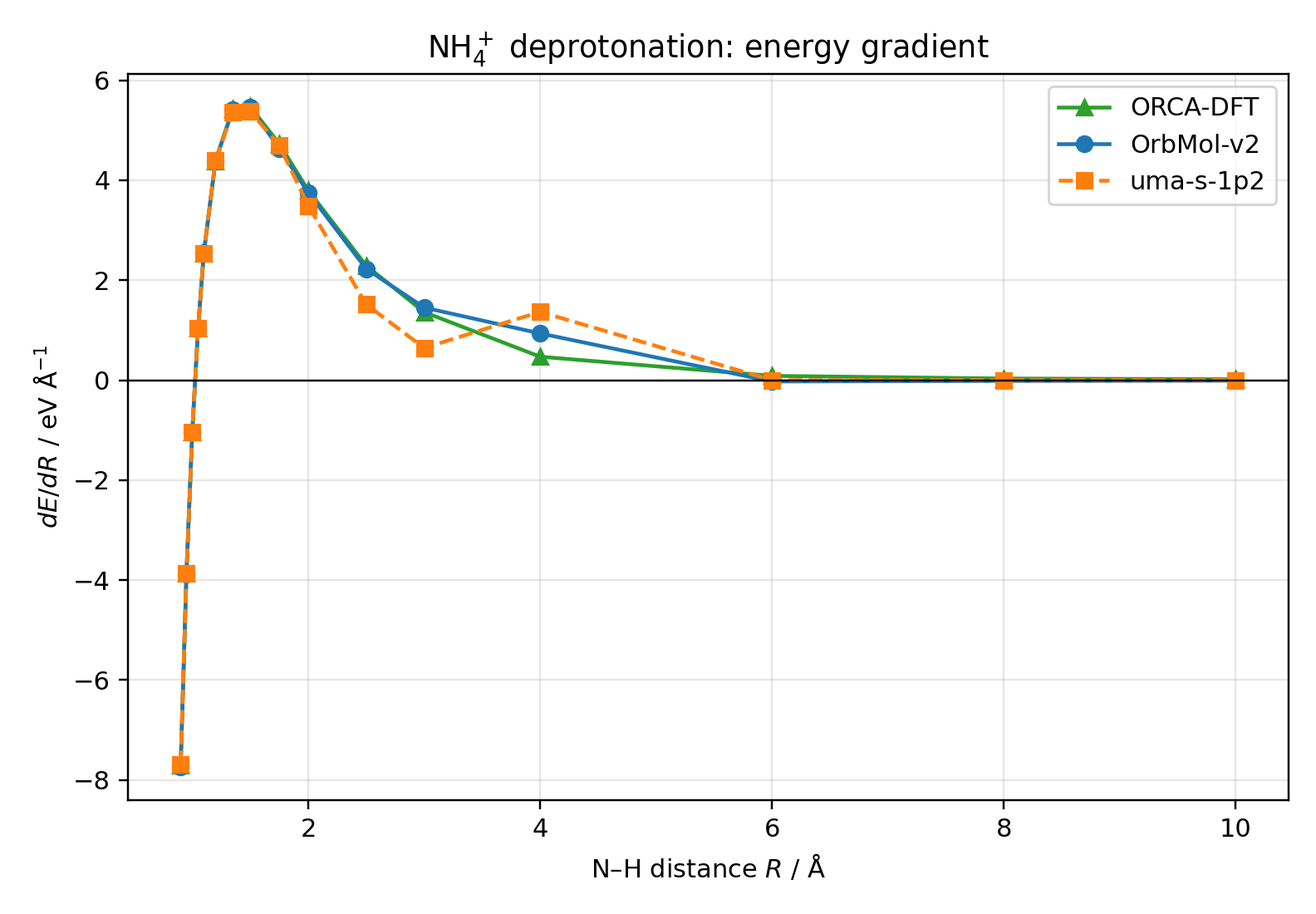

まず注目すべき点として、UMA-s-1.2のエネルギー値は2Å程度の距離までしかDFT計算の結果を再現しないのに対し、OrbMol-v2では3Å程度までDFT計算を再現していることが挙げられる。NH4+という非常に単純な分子であっても、このような違いが見られるのは興味深い。

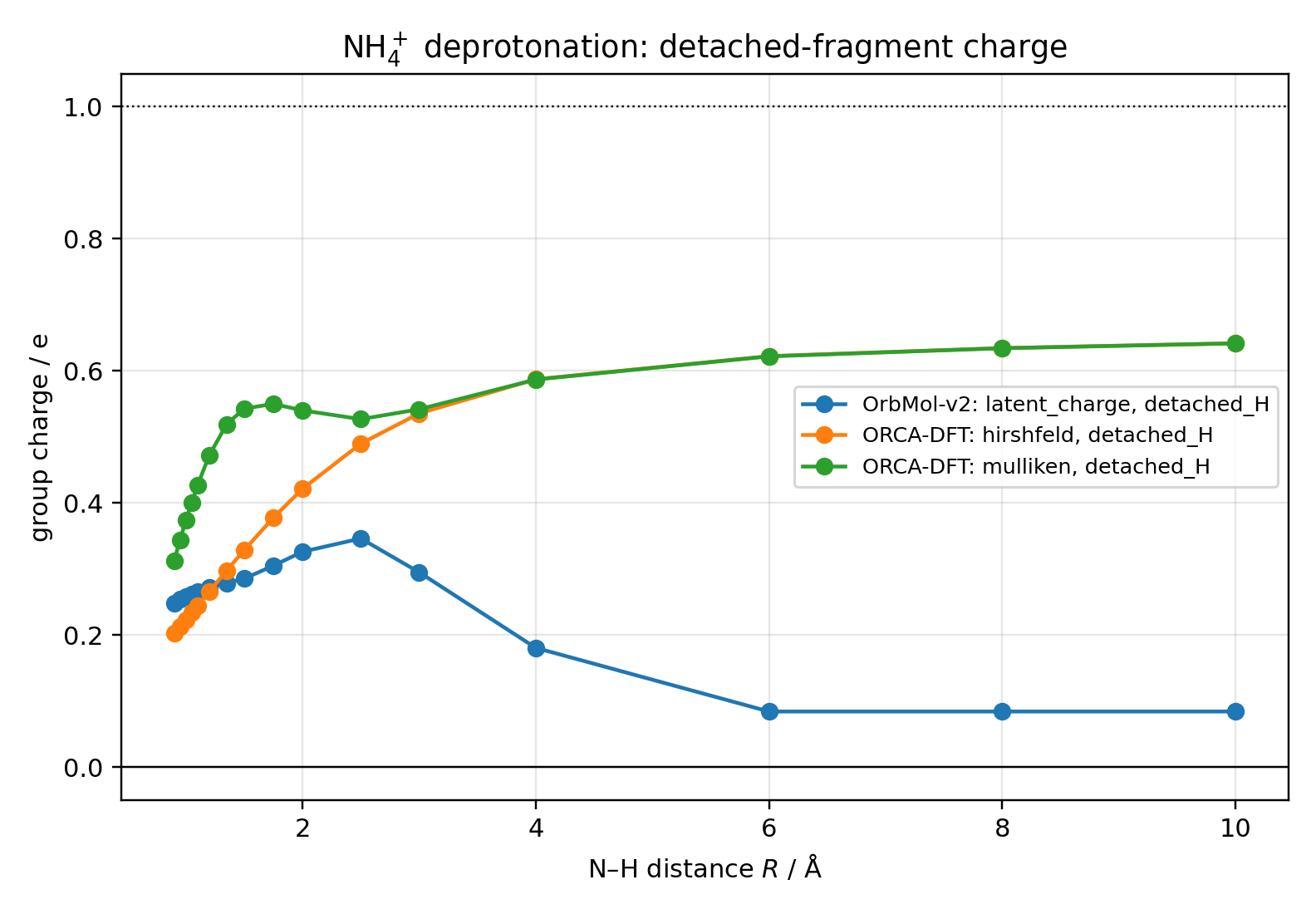

電荷の振る舞いについては、なお不明な点が多い。脱離するH原子のlatent chargeは、N–H間距離の増加に伴って約2.5–3 Åまでは増加するものの、それ以降は減少へ転じ、6 Å以降では約 (+0.08) の一定値を示した。これに対し、ORCAから得られたHirshfeld電荷およびMulliken電荷は長距離側でも増加を続け、約 (+0.64) に達した。したがって、OrbMol-v2のlatent chargeは、通常の電子密度分割に基づく部分電荷とは定性的にも異なる解離挙動を示した。

latent chargeが極大を示して減少へ転じる約3 Å付近から、OrbMol-v2とORCAの相対エネルギー曲線にも差が現れ始めた。OrbMol-v2は短距離側ではORCAのPESを良好に再現する一方、長距離側では解離エネルギーを約1 eV以上高く評価した。このDFTとの乖離の一致は、latent chargeの異常な再分配とPESのずれが、結合解離領域における共通のモデル誤差に由来する可能性を示唆している。

サイズに対する無矛盾性・示量性

冒頭でも述べた通り、一般にNNPは局所的な環境のみを入力として推論を行うため、「サイズに対する無矛盾性（size consistency）」や「サイズに対する示量性（size extensivity）」が正確に表現できないという問題がある。latent chargeは系全体にわたって総電荷が保たれるような制約を満たすため、この問題を克服している可能性がある。⁴

そこで、NH₃、NH₄ラジカル、NH₄⁺カチオンを100 Å間隔で配置した構造で1分子あたりのエネルギーを求めた。エネルギーの単位は eV である。

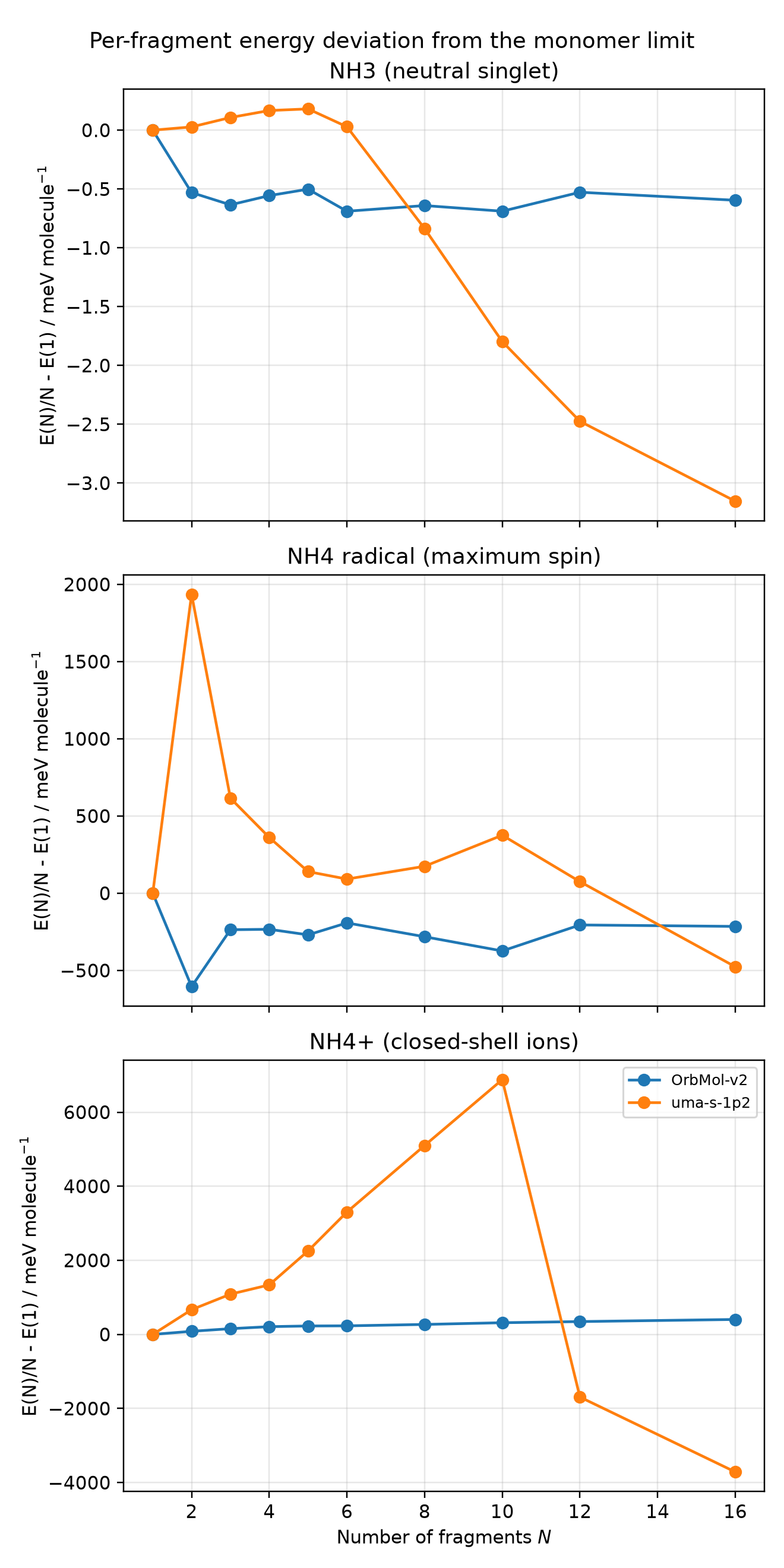

以下に、横軸に分子数、1分子当たりに規格化したエネルギー誤差を縦軸に取ったプロットを示す。中性NH₃では両モデルともほぼ正常にエネルギーを求められている。一方で、ラジカル種やカチオン種では「大きさについての示量性（size extensivity）」が破綻する挙動を見せた。特に、UMAでは誤差が顕著である。

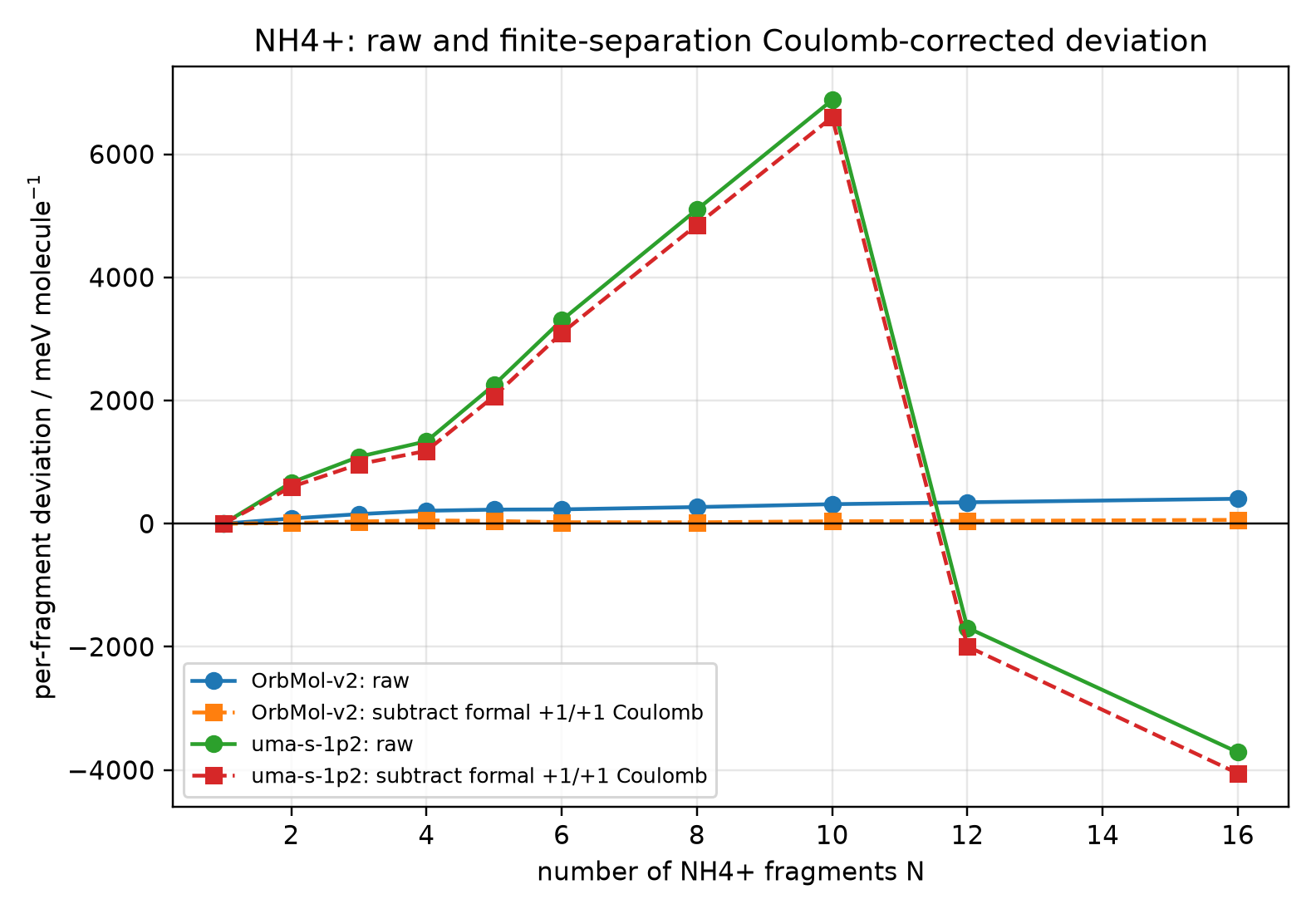

NH₄⁺については、形式電荷によるフラグメント間クーロン反発項を差し引いたプロット（下図）を見ると、OrbMol-v2の偏差はほぼゼロ近傍まで低下していることが分かる。つまり、NH₄⁺については$$E_N \simeq N E_1+E_{\text {Coul }}^{\text {inter }}$$の関係が成立しており、OrbMol-v2はクーロン項を除けばほぼ加算的なエネルギーを与えている（＝1分子あたりの誤差がほぼゼロに張り付いている）。

一方で、ラジカル種に関してはOrbMol-v2でも示量性が崩れていることが分かった。

• OrbMol-v2：概ね −0.2～−0.6 eV/分子
• UMA-s-1p2：およそ +1.9～−0.5 eV/分子

OrbMolはUMAよりスピン方向の示量性が良い傾向を示すが、NH₄ラジカルの最大スピン系列に対してサイズ無矛盾ではない。したがって、複数のラジカル種が遠距離に存在する系ではエネルギーの定量性が損なわれている可能性に注意する必要がある。

OrbMol-v2は中性閉殻系に加えて、等価な複数荷電フラグメントに対しても、クーロン相互作用を分離すれば比較的良好な示量性を示すことが分かった。一方、複数ラジカルの高スピン状態では、両モデルとも明確な非示量性が残る。UMA-s-1p2は中性閉殻系では示量的であるが、総電荷または総スピンを系サイズとともに増加させる条件では、エネルギーが大きく非加算的となる。

上記の計算では、あえて各多分子構造を最適化せず、共通の固定構造に対する1点計算を行っている。これは、

• OrbMolとUMAで異なる最適化構造になること
• 構造変化とサイズ依存性の混同
• NH₄⁺間の長距離反発による分子全体の並進

を避け、純粋にモデルの原子数・総電荷・スピン条件への応答を比較するためである。

原子間距離と confidence の関係

OrbMol-v2 の特長として、勾配の予測誤差を推論できる点が挙げられる。これは紛らわしいことに "confidence" と命名されているが、「信頼度」というよりは「勾配予測値の誤差の区間ごとの確率分布」であり、この値が大きいほどモデルの予測値がDFT計算の結果から外れている可能性が高いことを意味する。各原子の勾配にどの程度の誤差が見込まれるかを示すモデル内部の推定値、と解釈するのが適切である。

NH₄⁺からのプロトン解離経路

先ほどのNH₄⁺の脱プロトン経路について、"confidence" に相当する量をプロットすると、以下のようになる。ここで、横軸はエチレンのC=Cの中点とZr原子との距離、縦軸は相対エネルギー（eV）および勾配（eV/Å）である。OrbMol-v2のプロットには「OrbMolが見積もった勾配誤差の平均の推定値」をカラーマップで示した。

勾配の予測誤差が大きくなっている区間で、OrbMol-v2とDFTのプロットが乖離していることが観察される。この区間においてDFTよりも勾配が大きめになったために、OrbMol-v2では解離エネルギーが過大に評価されている。（勾配誤差が積分されて蓄積するため）

錯体からのエチレン解離経路

エチレンが配位したジルコノセンに対して、エチレンの解離経路上の12点で、OrbMol-v2、UMA-s-1.2、DFT（ORCA；ωB97M-V/def2-TZVPD）でそれぞれ勾配計算を実施した。⁵

ここでの解離経路はエチレンを剛体として平行移動させただけの構造の列であり、各フラグメントのエネルギーは最小化されていないことには注意。

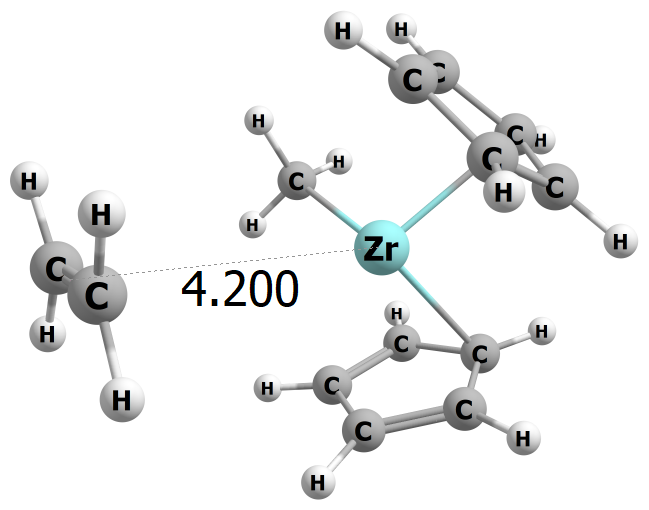

参考までに、Zr-(C=C)間距離が 4.2 Åの構造は下図のようになっている。

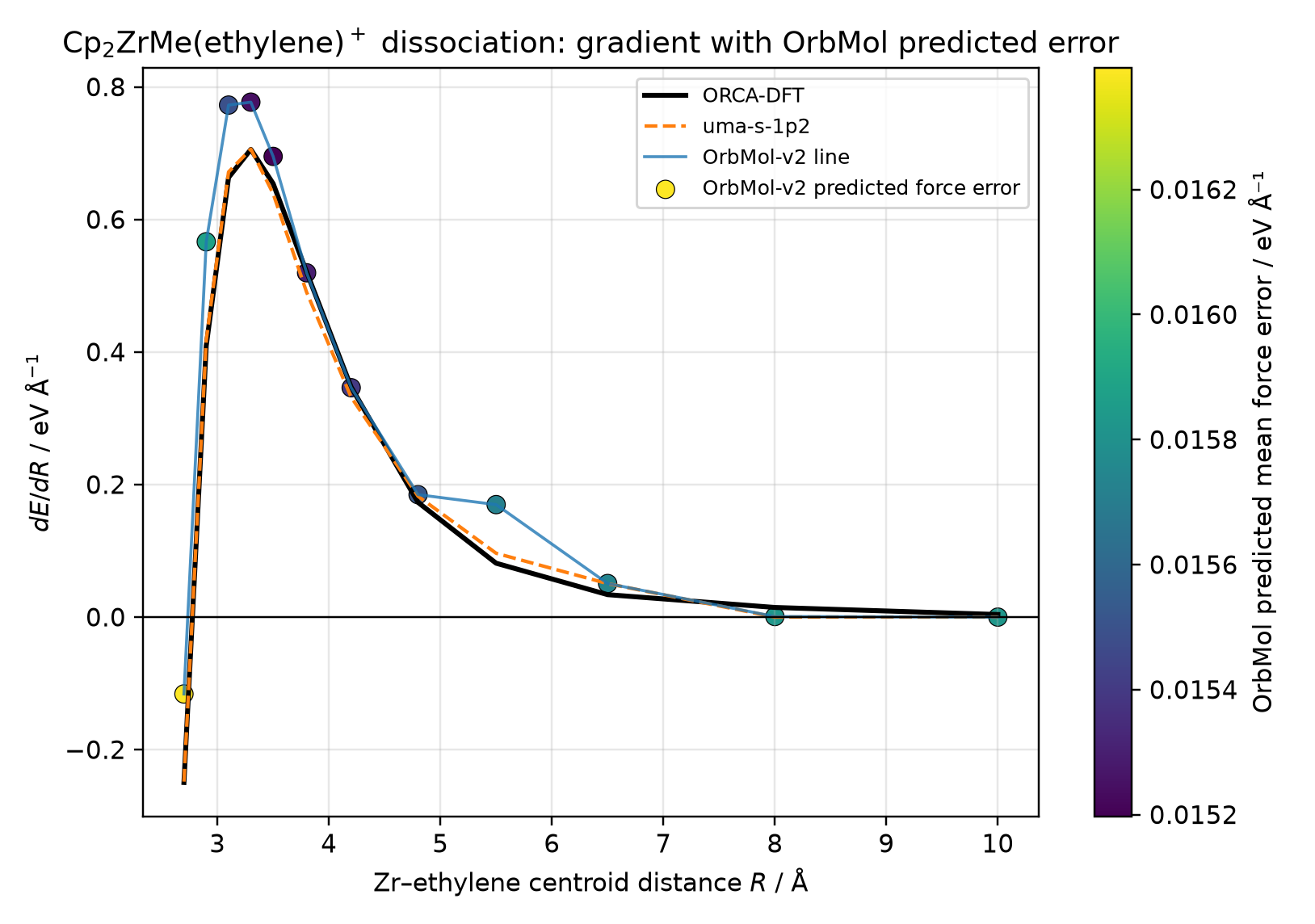

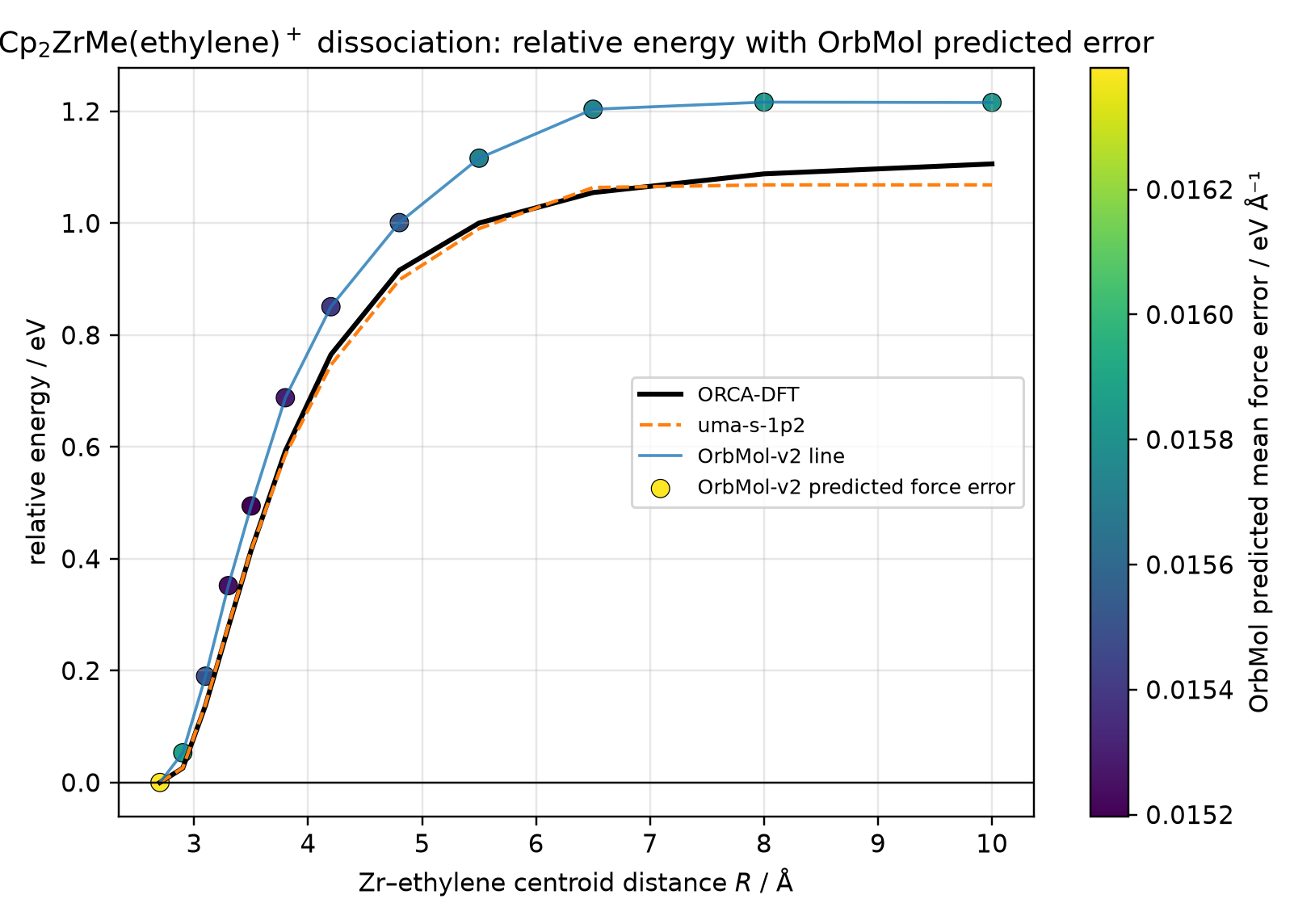

以下に、各計算レベルでのエネルギー・勾配のプロファイルを示す。横軸はエチレンのC=Cの中点とZr原子との距離、縦軸は相対エネルギー（eV）および勾配（eV/Å）である。OrbMol-v2のプロットには「OrbMolが見積もった勾配誤差の平均の推定値」をカラーマップで示した。

プロットを見る限り、エチレンの解離エネルギーは概ね次のようになっている。

ORCAに対する誤差はUMA-s-1.2の方が小さく、ORCAのポテンシャル曲線とほぼ重なっている。一方、OrbMol-v2は3 Å付近からORCAより高い相対エネルギーを与え始め、4–7 Åでは約0.1–0.15 eV高くなっている。この結果からは、OrbMolはエチレンの配位構造をやや過剰に安定化しており、解離エネルギーを過大評価しているようである。

ポテンシャル曲線が類似していることを考えると、勾配もOrbMolよりUMAの方がORCAに近くなる。実際、3.1–3.5 Å付近の勾配極大では、

• ORCA：約0.69–0.70 eV Å$^{−1}$
• UMA：約0.69–0.70 eV Å$^{−1}$
• OrbMol：約0.77–0.78 eV Å$^{−1}$

5.5 Å付近では、

• ORCA：約0.08 eV Å$^{−1}$
• UMA：約0.10 eV Å$^{−1}$
• OrbMol：約0.17 eV Å$^{−1}$

となっており、OrbMolは中距離領域でも引力の大きさを過大評価していた。これは、金属錯体の系ではUMAポテンシャルの方が記述力が高い可能性を示唆する結果である。

見た目の印象としては、エネルギープロファイルの曲率がDFTのそれと乖離する区間で "confidence" の値が増加しているように見える。例えば、勾配予測値の推定誤差が 0.03 eV/Å を上回るような点を記録しておき、DFTとの誤差を検算する、という使い方はできそうである。

今回、「"confidence" の値」と「DFTとのエネルギーの乖離」が嚙み合わないケースは見つけられなかった。今後このモデルが様々な系で利用される中で、"confidence" が高い（＝予測値としては不安定）にもかかわらずエネルギーの再現度が高いケースや、反対に "confidence" が低い（＝予測値としては安定的）にもかかわらずエネルギーの再現度が低いケースも出てくる可能性がある。

総括

OrbMol-v2 の "latent charge" は、何らかの結合組み換えの際に、モデル内部で電荷がどのように割り当てられるかを可視化する指標の一つとして扱える場面はありそうに思われる。ただし、これはあくまでモデル内部で学習された数値であり、量子化学的に評価可能な部分電荷そのものではない。実際にNH₄⁺の解離を調べると、latent charge が示唆する解離後の電荷状態と、エネルギーの予測値から読み取れる解離極限との間に食い違いが見られた。

また、"confidence" から予測される勾配誤差は、モデルにとって予測が難しい構造を特定する手がかりにはなるが、エネルギーの正確性や、予測された電子状態の物理的な妥当性まで保証するものではない。

latent charge と confidence は、「モデルが内部でどのように振る舞っているかを診断するための手がかり」として利用し、量子化学計算の結果や物理・化学的な知見と照らし合わせながら解釈する必要がある。

参考資料

ジルコノセンにエチレンが配位した構造

31
Cp2ZrMe_ethylene_crd
Zr      0.779296294862450      0.461540020244534     -0.060089391426586
C       1.284663373296015     -0.231318371990548      2.291268217388600
C       0.461118230301621      0.904406319220694      2.387081887252628
C      -0.819739751616609      0.568977757003585      1.870521102037246
C      -0.779593267224746     -0.772763180177518      1.451812450116817
C       0.530236026777381     -1.264436770792146      1.683161329965894
H       2.309636851491787     -0.299811235936479      2.615356101437578
H       0.745819452733803      1.851389545102458      2.819061926237970
H      -1.684236683060149      1.215021289125552      1.834609743240058
H      -1.602171690033230     -1.331352301061905      1.033160070990444
H       0.878314482067817     -2.266819438188470      1.483361454190772
C       1.155792924770431      0.439515322301455     -2.553294909645758
C      -0.180131079518398      0.856549011065022     -2.348736458813501
C      -0.891052643936091     -0.212536336953277     -1.762024271772002
C       0.009070753384614     -1.297785307245149     -1.611801174966658
C       1.269112366049425     -0.893584233676866     -2.107027255330991
H       1.945722264367253      1.027109960491772     -2.994643360109799
H      -0.594376986389860      1.815456171995227     -2.623270944106561
H      -1.939445528935323     -0.216570809048458     -1.505580970088253
H      -0.240325753194718     -2.273362487062104     -1.226632926770974
H       2.162017138325702     -1.496316838936970     -2.139295155717484
C       3.027504497259511      0.467657115176977      0.008251336032641
H       3.400747725677556     -0.548900813467845      0.172241273908601
H       3.480046315567146      0.823290377659096     -0.920273288952848
H       3.414419805393677      1.074500619941054      0.832289958041418
C       1.402880878829465      3.140790642870058     -0.256459203045283
C       0.112931474344231      3.188850181451401      0.095969677643536
H       2.195872468100097      3.238897311811067      0.474696576366770
H       1.700027907037965      3.072393118493063     -1.296413346780839
H      -0.184267910981800      3.352803389896210      1.123176285395068
H      -0.677214735551277      3.166679156988618     -0.646728586328544

ORCA用にOpenMPI 4.1.8を別途導入する場合

ORCAのバージョン6.1.1はOpenMPI 4.1.8に動的にリンクするため、並列計算を実行するにはOpenMPI 4.1.8を導入する必要がある。

以下にWSL環境に導入する手順の例を示す。基本的にはこれらを上から順に実行すればよい。筆者の環境では5分程度で完了した。

sudo apt update
sudo apt install -y \
    build-essential \
    wget \
    tar \
    perl \
    gfortran \
    libhwloc-dev

mkdir -p ~/src ~/opt
cd ~/src

wget https://download.open-mpi.org/release/open-mpi/v4.1/openmpi-4.1.8.tar.gz
tar -xzf openmpi-4.1.8.tar.gz
cd openmpi-4.1.8

./configure \
    --prefix="$HOME/opt/openmpi-4.1.8" \
    --disable-mpi-fortran

make -j"$(nproc)"
make install

cat >> ~/.bashrc <<'EOF'

# OpenMPI 4.1.8 for ORCA
export OPENMPI_ROOT="$HOME/opt/openmpi-4.1.8"
export PATH="$OPENMPI_ROOT/bin:$PATH"
export LD_LIBRARY_PATH="$OPENMPI_ROOT/lib:${LD_LIBRARY_PATH:-}"
EOF

source ~/.bashrc

mpirun --version
which mpirun
which orca

以下のように出力されればOK。

mpirun (Open MPI) 4.1.8

Report bugs to http://www.open-mpi.org/community/help/
/home/hogehoge/opt/openmpi-4.1.8/bin/mpirun
/home/hogehoge/orca_6_1_1_avx2/orca

ldd "$ORCA_ROOT/orca" | grep "not found"

何も表示されなければOK。
